概述

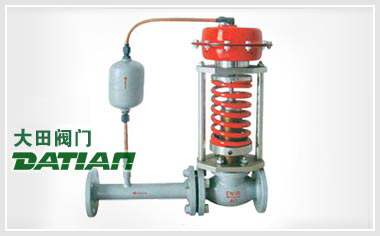

大田公司引進先進技術研發生產的自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。 具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。 無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列調節閥作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。壓力分段調節從15~250KPa。可按需要組合滿足用戶工況要求。
標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：快開型閥芯
公稱通徑：DN20 ~300 NPS3/4〞~12〞
公稱壓力：PN16 ~64 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
閥蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯
密 封 墊：金屬夾石墨密封
執行機構：薄膜自力式、活塞式自力式、
表面涂漆：綠色 丙稀酸聚胺酯磁漆
| ZZY |
結構形式 |
公稱壓力 |
閥體材質 |
作用方式 |
冷凝器 |
壓力調節范圍(KPa) |
公稱通徑 |
| Z系列自力式調節閥 |
P:單座自力式調節閥
M:套筒自力立式調節閥 |
PN16=16
CL150LB=150 LB |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 |
B:閥后壓力控制
K:閥前壓力控制 |
無：不帶
C：帶冷凝器 |
15~50 40~80 60~140
120~220 160~220 200~260
240~300 280~350 330~400
380~450 480~560 540~620
600~700 680~800 780~900
880~1000 950~1500 1000~2500
|
DN50= DN50
NPS2〞=NPS2〞 |
|
如：單座自力式調節閥，公稱壓力PN16，WCB材質，閥后調壓，不帶冷凝器，壓力范圍120-220KPa,口徑DN50
型號為：ZZYP-16C-B-120~220-DN50
|
自力式調節閥在使用時，無需加入外界能源，依靠自身的被測介質壓力變化情況，設定出系統運行的固定值，被測介質的壓力和流量和隨著使用的進行而變化，固定值可以穩定調壓閥的關閉特征，使其更好的調節壓力。自力式調壓閥還可裝備獨立的控制系統，其關閉特征…
答 概述
大田公司研發生產的自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端…
答 工作原理
自力式閥后壓力調節閥的工作原理。閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過管線輸入上膜室內作用…
