API截止閥

您現在所在位置：大田閥門 >> 截止閥

概述

API截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥分為三類：直通式、直角式及直流式斜截止閥。
API截止閥嚴格按API標準進行設計、制造和驗收；結構緊湊、密封可靠、操作靈活；適用于石油化工、電力、冶金、紡織等工業部門。

產品執行標準

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力～溫度	試驗～檢驗
ANSI B16.34,BS1837	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API598

產品性能規范

公稱壓力（Lb）	強度試驗		水密封試驗		氣密封試驗
公稱壓力（Lb）	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

API截止閥主要零件材料

體、蓋、瓣	閥桿	密封面	墊片（環）	填料	工作溫度（℃）	適用介質
WCB	2Cr13	13Cr STL 本體材料 PTFE 尼龍	增強柔性石墨 13Cr/柔性石墨 SFB-2 08軟鋼 F304 F316 F304L F316L	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoAl 25CrMoV				≤450
WC6					≤540
WC9					≤570
C 5C12					≤540
CF8	F304				≤200 (非腐蝕性介質≤600)	硝酸、醋酸、尿素
CF3	F316
CF 8M	F 304L
CF 3M	F 316L

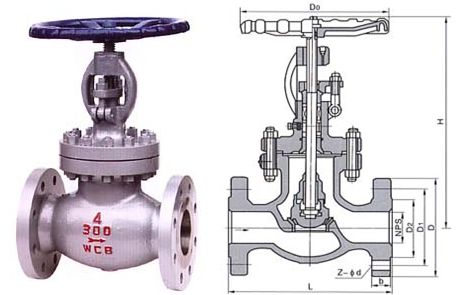

API截止閥

主要外形和連接尺寸

磅級	規格		L	D	t	G	C	n-Φd	W	H	WT (Kg)
150Lb	1/2〞	mm	108	89	12	35	60.5	4-15	125	169	3.8
	1/2〞	inch	4.25	3.5	0.47	1.38	2.38	4-0.59	4.92	6.65	3.8
	3/4〞	mm	117	98	12	43	70	4-15	125	180	4.2
	3/4〞	inch	4.61	3.86	0.47	1.69	2.76	4-0.59	4.92	7.08	4.2
	1〞	mm	127	108	12	51	79.5	4-15	125	190	8
	1〞	inch	5	4.25	0.47	2	3.13	4-0.59	4.92	7.48	8
	11/2〞	mm	165	127	14.3	73	98.5	4-16	180	347	13
	11/2〞	inch	6.5	5	0.56	2.87	3.88	4-0.62	7.09	13.66	13
	2〞	mm	203	152	15.9	92	120.5	4-19	180	356	21
	2〞	inch	8.00	6.00	0.625	3.62	4.75	4-0.75	7.09	14	21
	21/2〞	mm	216	178	17.5	105	139.5	4-19	240	381	30
	21/2〞	inch	8.5	7	0.69	4.12	5.50	4-0.75	9.45	15.00	30
	3〞	mm	241	190	19.1	127	152.4	4-19	280	13	41
	3〞	inch	9.5	7.50	0.75	5	6	4-0.75	11.02	16.25	41
	4〞	mm	292	229	24	157	190.5	8-19	280	500	64
	4〞	inch	11.50	9.00	0.94	6.19	7.5	8-0.75	11.02	19.68	64
	6〞	mm	406	279	25.4	216	241.5	8-22	360	656	113
	6〞	inch	16	11.0	1.00	8.5	9.50	8-0.88	14.17	22.25	113
	8〞	mm	495	343	29	270	298.5	8-22	450	660	190
	8〞	inch	19.5	13.5	1.12	10.62	11.75	8-0.88	17.75	26.00	190

API截止閥主要外形和連接尺寸

磅級	規格		L	D	t	G	C	n-Φd	W	H	WT(Kg)
300Lb	1/2〞	mm	152	95	15	35	66.5	4-15	125	190	4.5
	1/2〞	inch	5.98	3.74	0.95	1.38	2.62	4-0.75	4.92	7.48	4.5
	3/4〞	mm	178	117	16	43	82.5	4-19	125	212	8
	3/4〞	inch	7	4.61	0.62	1.69	3.25	4-0.75	4.92	8.35	8
	1〞	mm	203	124	18	51	89	4-19	160	231	10
	1〞	inch	8	4.9	0.71	2	3.50	4-0.75	6.2	9.1	10
	11/2〞	mm	229	156	20.7	73	114.5	4-22	200	391	18.5
	11/2〞	inch	9	6.12	0.81	2.87	4.51	4-0.87	8	15.43	18.5
	2〞	mm	267	165	22	92	127	8-19	200	406	37
	2〞	inch	105	6.5	0.88	3.62	5	8-0.75	7.87	16.00	37
	21/2〞	mm	292	190	25	105	149	8-22	240	457	50
	21/2〞	inch	11.5	7.50	1.00	4.12	5.88	8-0.88	9.45	18.00	50
	3〞	mm	318	210	29	127	168.5	8-22	280	470	61
	3〞	inch	1250	8.25	1.12	5	6.62	8-0.88	11.02	18.50	61
	4〞	mm	356	2.54	32	157	200	8-22	320	590	99
	4〞	inch	14.00	10.00	1.25	6.19	7.88	8-0.88	12.60	23.23	99
	6〞	mm	444	318	37	216	270	12-22	500	711	176
	6〞	inch	17.50	12.50	1.44	8.5	10.62	12-0.88	19.68	28.00	176
	8〞	mm	559	381	41	270	330	12-25	500	750	333
	8〞	inch	22.0	15	1.62	10.62	13.00	12-100	19.68	29.50	333

API截止閥主要外形和連接尺寸

磅級	規格		L	D	t	G	C	n-Φd	W	H	WT(Kg)
600Lb	1/2〞	mm	165	95	15	35	66.5	4-15	160	285	6
	1/2〞	inch	6.5	3.71	0.59	1.38	2.62	4-0.75	6.2	11.22	6
	3/4〞	mm	190	117.5	16	43	82.5	4-19	190	285	9
	3/4〞	inch	7.48	4.61	0.62	1.69	3.25	4-0.75	6.2	11.22	9
	1〞	mm	216	124	18	51	89	4-19	160	313	12
	1〞	inch	8.5	4.9	0.71	2	3.5	4-0.75	6.2	12.32	12
	11/2〞	mm	241	156	23	73	114.5	4-22	240	365	22
	11/2〞	inch	9.5	6.12	0.91	2.87	4.51	4-0.88	9.45	14.17	22
	2〞	mm	292	165	25	92	127	8-19	240	444	39
	2〞	inch	11.50	6.50	1.00	3.62	5.00	8-0.75	9.45	17.50	39
	21/2〞	mm	330	190	29	105	149	8-22	240	483	50
	21/2〞	inch	13	7.50	1.12	4.12	5.88	8-0.88	9.45	19	50
	3〞	mm	356	210	32	127	168	8-22	280	533	68
	3〞	inch	14.00	8.25	1.25	5	6.62	8-0.88	11.02	21	68
	4〞	mm	4.06	273	38.1	157	216	8-25	360	622	120
	4〞	inch	16.00	10.75	1.5	6.19	8.5	8-1.00	14.17	24.50	120
	6〞	mm	495	356	47.7	216	292	12-29	500	800	220
	6〞	inch	19.50	14	1.88	8.5	11.5	12-1.14	19.68	31.50	220
	8〞	mm	597	419	55.6	270	349	12-32	550	927	450
	8〞	inch	23.50	16.5	2.19	10.62	13.75	12-1.25	21.65	36.50	450

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的API截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
