J41Fs襯氟塑料截止閥

概述

J41Fs襯氟塑料截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216

1、閥體、2、閥蓋3、閥體4、閥瓣5、壓蓋子6、閥桿7、手柄

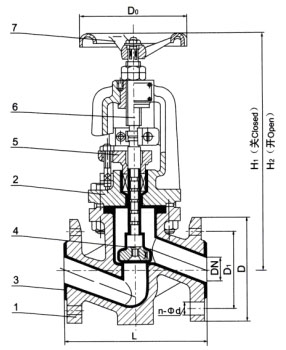

J41Fs襯氟塑料截止閥結構圖

J41Fs襯氟塑料截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

閥體：鑄鐵、碳鋼不銹鋼閥蓋：鑄鐵、碳鋼不銹鋼襯里：氟塑料
閥瓣：碳鋼、不銹鋼，完全包覆氟塑料閥桿：碳鋼、不銹鋼，部分包覆氟塑料手輪：鑄鐵、碳鋼

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	H1	H2	D0	質量
15	1.6 1.0	1.6	130	95	65	4-14	225	240	100	4
20			150	105	75	4-14	230	250	100	6
25			160	115	85	4-14	264	288	120	8
32			180	140	100	4-18	272	296	120	10.5
40			200	150	110	4-18	300	325	140	16.5
50			230	165	125	4-18	321	346	140	18
65			290	185	145	4-18	366	396	160	26
80			310	200	160	6/2-18	400	438	200	36.5
100			350	220	180	6/2-18	476	517	280	58
125		1.0	400	250	210	6/2-18	530	560	280	64
150			480	285	240	6/2-22	650	605	320	85
200			495	340	295	6/2-22	650	770	360	155
250		0.6	622	395	350	8/4-22	690	810	400	243
300			698	445	400	8/4-22	730	845	400	295
350			787	505	460	12/4-22
