AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥

概述

設計與制造：API609
結構長度：API609(A)(中線)
法蘭連接尺寸：ANSI B16.5、APL605

AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：磅125、150

襯里層：電火花檢測
實驗與檢驗按APL598標準
公稱壓力：PN閥體：Lb×1.5 密封：Lb×1.1

上閥體：鑄鐵、碳鋼、不銹鋼下閥體：鑄鐵、碳鋼、不銹鋼蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶板軸：不銹鋼閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
O型圈：Viton 手柄：鑄鐵、鑄鋁合金

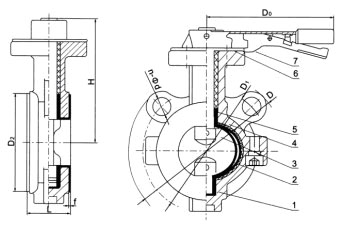

1、閥體2、蝶圈3、蝶板4、四氟圈5、蝶形彈簧墊圈6、手柄定位板7、手柄
AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥

公稱通徑		L mm	D mm	D1 mm	D2 mm	f mm	b mm	n-Фd mm	H mm	D0 mm	蝸輪裝置		氣動裝置		電動裝置
DN	NPS	L mm	D mm	D1 mm	D2 mm	f mm	b mm	n-Фd mm	H mm	D0 mm	A	B	A	B	A	B
50	2	43	152	120.5	92	3	16	4-19	132	264	45	120	125	94	162	187
65	21/2	46	178	139.5	105	3	18	4-19	155	290	45	120	165	108	162	187
80	3	46	190	152.5	127	3	19	4-19	160	290	45	120	185	128	162	187
100	4	52	229	190.5	157	3	24	8-19	164	290	45	120	185	128	162	187
125	5	56	254	216	186	3	24	8-22	190	290	45	120	210	137	162	187
150	6	56	279	241.5	216	3	26	8-22	215	320	66	150	224	160	162	187
200	8	60	343	298.5	270	3	29	8-22	273		85	170	295	182	409	513
250	10	68	406	362	324	4	31	12-25	325		85	170	382	228	409	513
300	12	78	483	432	381	4	32	12-25	360		106	205	382	228	409	513
350	14	78	533	476	413	4	35	12-29	430		106	205	440	262	409	513
400	16	102	597	540	470	4	37	16-29	475		130	240	585	332	409	513
450	18	114	635	578	533	4	40	16-32	525		155	240	585	332	409	513
500	20	127	699	635	584	4	43	20-23	565		169	306	585	332	409	513
600	24	154	813	749.5	692	5	48	20-25	630		198	324	642	380	409	563
750	30	165	887	846	813	5	45	44-23	675		220	335	702	438	409	563
900	36	200	1057	1009.7	972	5	53	44-26	805		241	365	702	438	409	563
1000	42	251	1226	1171.4	1130	5	59	48-29	995		241	356	1890	440	409	563
1200	48	276	1392	1335	1289	5	65	44-32	1170		241	356	1890	545

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
