大田閥門公司生產銷售的廣式內螺紋球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。 流體進、出該閥方向可任意選擇，具有雙向作用。 水平管道、垂直管道均可安裝。 操作方便，開關迅速，手柄只需轉動90度即可實現開關。
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
|---|---|---|---|---|---|---|
| 水、蒸汽、油品 |
Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C |
A105、45 | 1Cr18/1Cr18Ni9Ti | 不 銹 鋼 SS304 |
聚四氟乙烯 PTFE 增強聚四氟 乙烯VUILUK PTFE對位聚苯PPL |
聚四氟 乙烯PTFE 對位聚苯PPL |
| 硝酸類 | Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P |
SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 |
Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R |
SS316/1Cr 18Ni12Mo2Ti | SS316/1Cr 18Ni12Mo2Ti |
 |
 |

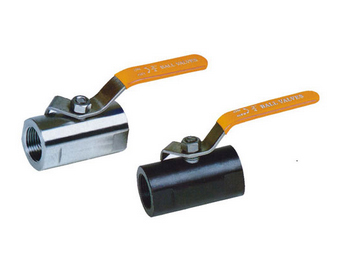

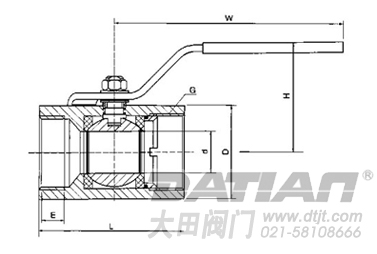

| 廣式內螺紋球閥 | 廣式內螺紋球閥外形尺寸圖 |
| 公稱通徑 Nominal Diameter |
管螺紋 G screw |
尺寸Dimensions | 重量WT（g） | |||||
|---|---|---|---|---|---|---|---|---|
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
螺紋標準：G·DIN2999 GB307-87、NPT.BSP
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的廣式內螺紋球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
