氣動三片式球閥

您現在所在位置：大田閥門 >> 球閥

概述

Q611F（PPL）-16，25，40，64
大田閥門公司生產銷售的氣動三片式球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

氣動三片式球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。氣動三片式球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

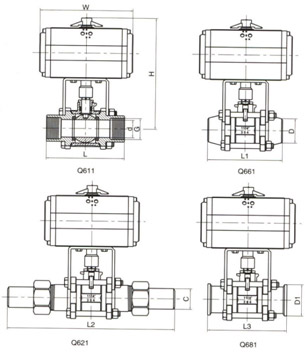

氣動三片式球閥結構圖

特點

流體阻力小，其阻力系數與同長度的管段相等。
結構簡單、體積小、重量輕。
緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

主要外形和連接尺寸單位Unit:（mm）

通徑DN		Q611F-16,25,40,64
mm<	In<	d<	G<	L<	H<	W<
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	1 1/2″	30	G1 1/4″	110	180	164
40	1 1/2″	38	G1 1/2″	122	190	164
50	2″	48	G2″	145	210	190
Q661F-16,25,40,64
mm<	In<	d<	G<	L1<	H<	W<
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	1 1/2″	30	43.5	110	180	164
40	1 1/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190
Q621F-16,25,40,64
mm<	In<	d<	G<	L2<	H<	W<
8	1/4″	8	14	120	140	104
10	3/8″	10	18	130	140	104
15	1/2″	15	22	140	150	140
20	3/4	18	28	160	155	140
25	1″	24	34	180	165	140
32	1 1/2″	30	42	200	180	164
40	1 1/2″	38	48	218	190	164
50	2″	48	60	235	210	190
Q681F-16
mm<	In<	d<	G<	L3<	H<	W<
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	1 1/2″	30	50.5	146	180	164
40	1 1/2″	38	50.5	159	190	164
50	2″	48	64	191	210	190

氣動三片式球閥安裝

取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
本類閥應安裝在管道的水平方向或垂直方向。
安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

氣動三片式球閥操作和使用

操作前須確認管路和閥已被沖洗過。
閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。
當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據

氣動三片式球閥保養

要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士;
要經常檢查支承，自重較大及有震動場合的支承架;
氣源絕對不能有故障;
閥體與上閥蓋連接處密封墊使用久了，要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊;
填料函如有滲漏要及時更換密封填料，更換時將閥桿脫開，壓板和填料壓蓋取下，即可裝入新的填料;
定期檢修;
長期停放時，應裝上連接法蘭的保護罩，所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置;
不要將閥支承在敏感部位，如閥門定位器、接頭、連線等處。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三片式球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
