大田閥門生產銷售的API氣動V型調節球閥是一種直角回轉結構的高級控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。氣動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此氣動V型球閥本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
設計制造按API 608
結構長度按ASME B16.10
壓力試驗按ISO5208
| 公稱壓力 PN(MPa) |
試驗壓力（MPa） | 適用介質 | 適用溫度 | |
|---|---|---|---|---|
| 殼體實驗 | 密試驗 | |||
| 1.6 | 2.4 | 1.76 | 水、由、氣及高粘度、含纖維、固體顆粒 等介質 |
-28～550℃ |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 應用規范 | 連接法蘭 | JB79-59 GB9113 HG20592-97 AMSI B16.5 | ||
| 檢驗試驗 | JB/T9092-99 API 598 | |||
 |
 |

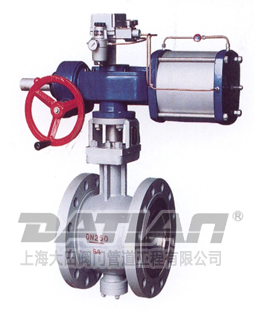

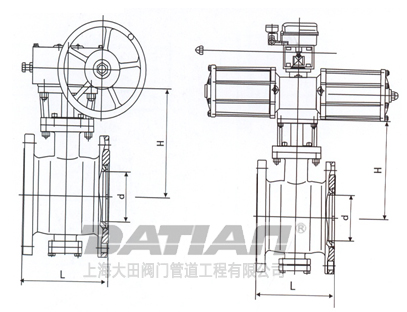

| API氣動V型調節球閥 | API氣動V型調節球閥外形尺寸圖 |
| 口徑 | 外形尺寸 | 重量 | ||
|---|---|---|---|---|
| d | L | H | ||
| 2〞 | 40 | 178 | 130 | 16 |
| 3〞 | 60 | 203 | 140 | 25 |
| 4〞 | 85 | 229 | 150 | 33 |
| 6〞 | 128 | 265 | 200 | 110 |
| 8〞 | 150 | 292 | 220 | 145 |
| 10〞 | 212 | 330 | 250 | 190 |
| 12〞 | 255 | 356 | 285 | 2500 |
| 口徑 | 外形尺寸 | 重量 | ||
|---|---|---|---|---|
| d | L | H | ||
| 2〞 | 40 | 216 | 110 | 23 |
| 3〞 | 60 | 203 | 130 | 35 |
| 4〞 | 85 | 305 | 160 | 67 |
| 6〞 | 128 | 403 | 200 | 145 |
| 8〞 | 150 | 419 | 220 | 180 |
| 10〞 | 212 | 457 | 250 | 309 |
| 12〞 | 255 | 502 | 258 | 374 |
| 口徑 | 外形尺寸 | 重量 | ||
|---|---|---|---|---|
| d | L | H | ||
| 2〞 | 40 | 216 | 120 | 33 |
| 3〞 | 60 | 254 | 135 | 56 |
| 4〞 | 85 | 305 | 155 | 87 |
| 6〞 | 128 | 457 | 210 | 165 |
| 8〞 | 150 | 584 | 225 | 215 |
| 10〞 | 212 | 711 | 265 | 330 |
| 12〞 | 255 | 813 | 290 | 405 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的API氣動V型調節球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
