您現在所在位置：大田閥門 >> 襯膠閥門(襯里閥門)
凸耳式襯膠蝶閥廣泛適用于鑄鐵冶金、石油、化工、電力等工業管道上作截止或調節介質流量用。

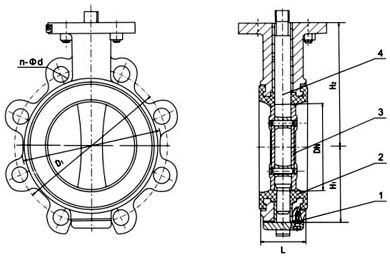

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿
| 密封圈材料代號 | 適用溫度 | 適用介質 |
|---|---|---|
| NR | ≤ |
水、空氣、酸堿類 |
| CR | ≤ |
水、煤氣、酸堿類 |
| NBR | ≤ |
水、油品 |
| CPDM | ≤ |
水、蒸汽、一般酸堿類 |
| FKM | ≤ |
水、蒸汽、強酸堿類 |
| 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|---|---|
| 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
| 閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
| 閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
| 氣動裝置 | 組合件 |
壓力等級：PN（MPa） 1.0 1.6
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置
| 公稱通徑DN | L mm |
D（mm） | D1（mm） | n-d（mm） | H m |
H m |
質量 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | ||||
| 50 | 43 | 165 | 165 | 125 | 125 | 4-18 | 4-18 | 94 | 128 | 3 | 3 |
| 65 | 46 | 185 | 185 | 145 | 145 | 4-18 | 4-18 | 93 | 135 | 4 | 4 |
| 80 | 46 | 200 | 200 | 160 | 160 | 8-18 | 8-18 | 105 | 158 | 5 | 5 |
| 100 | 52 | 220 | 220 | 180 | 180 | 8-18 | 8-18 | 115 | 168 | 8 | 8 |
| 125 | 56 | 250 | 250 | 210 | 210 | 8-18 | 8-18 | 128 | 180 | 9.5 | 9.5 |
| 150 | 56 | 285 | 285 | 240 | 240 | 8-22 | 8-22 | 152 | 202 | 12 | 12 |
| 200 | 60 | 340 | 340 | 295 | 295 | 8-22 | 12-22 | 176 | 228 | 19 | 21 |
| 250 | 68 | 395 | 405 | 350 | 355 | 12-22 | 12-26 | 206 | 235 | 32 | 35 |
| 300 | 78 | 445 | 460 | 400 | 410 | 12-22 | 12-26 | 232 | 273 | 50 | 53 |
| 350 | 78 | 505 | 520 | 460 | 470 | 16-22 | 16-26 | 263 | 310 | 78 | 81 |
| 400 | 102 | 565 | 580 | 515 | 525 | 16-26 | 16-30 | 295 | 340 | 95 | 99 |
| 450 | 114 | 615 | 640 | 565 | 585 | 20-26 | 20-30 | 327 | 370 | 122 | 128 |
| 500 | 127 | 670 | 715 | 620 | 650 | 20-26 | 20-30 | 358 | 399 | 202 | 210 |
| 600 | 154 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | 474 | 460 | 270 | 280 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的LD71X(半襯)、LD71J(全襯)凸耳式襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
