D941電動法蘭式通風蝶閥

您現在所在位置：大田閥門 >> 蝶閥

D941電動法蘭式通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：

設計標準：GB/T 12238-1989 JB/T8692-1998
法蘭連接尺寸： GB/T9115.1-2000
結構長度：GB/T 12221-1989
壓力試驗：GB/T 13927-92; JB/T 9092-1999

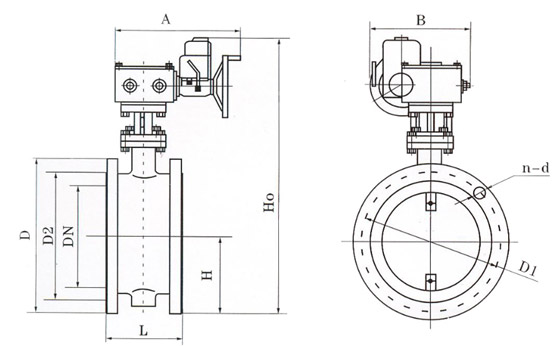

D941電動法蘭式通風蝶閥結構示意圖

公稱通徑		結構長度	外形尺寸（參考值	連接尺寸（標準值）						參考重量
公稱通徑		結構長度	外形尺寸（參考值	0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d		D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	580
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D941電動法蘭式通風蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
